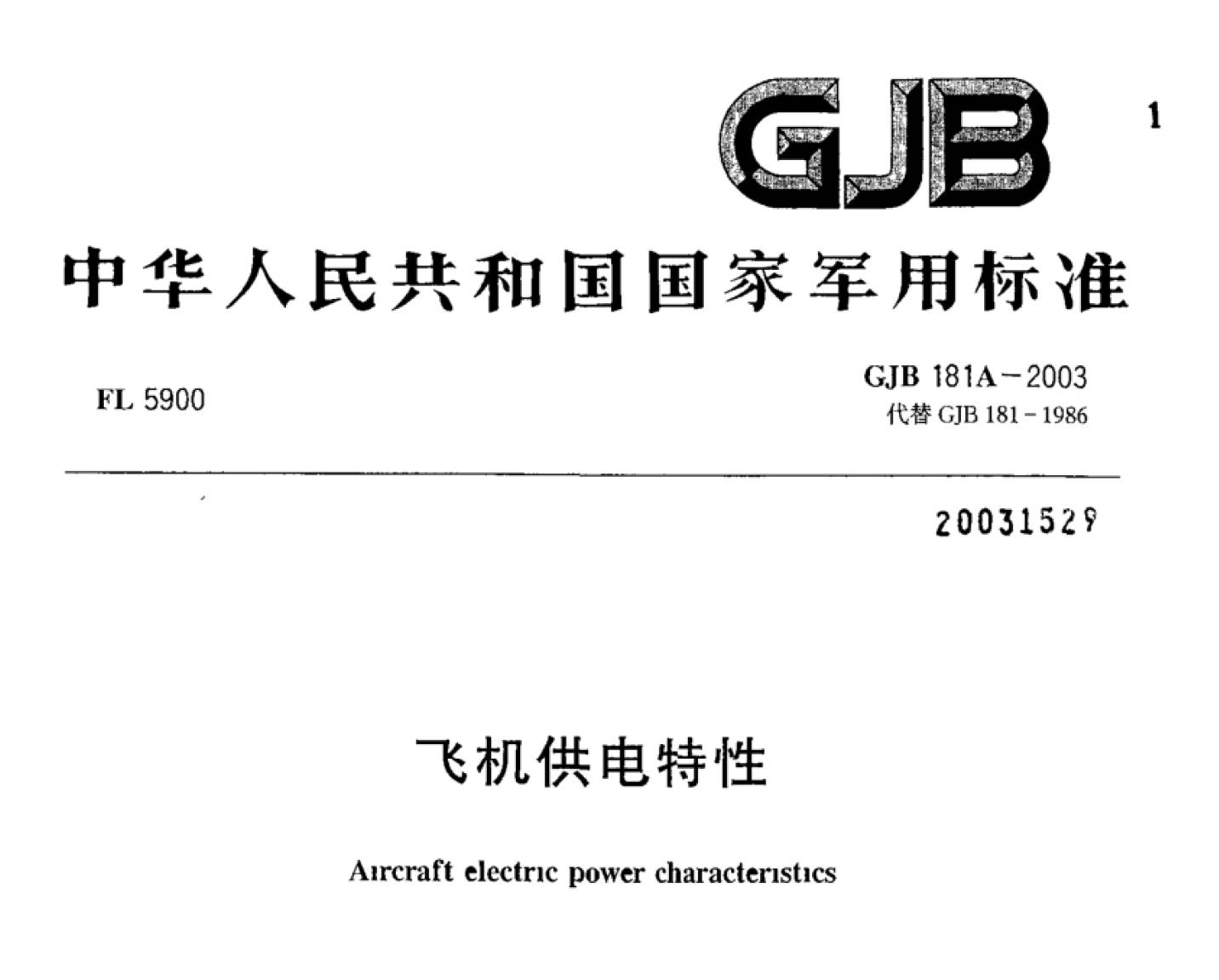

GJB 181A-2003《飞机供电特性》标准介绍
GJB 181A-2003是中国军用飞机供电系统的核心基础标准，2003-07-21 发布、2003-10-01 实施，替代旧版GJB 181-1986；由总装备部批准，现行有效，与 \\GJB 181B-2012（用电设备要求）\\配套使用。

一、定位与适用范围

全称：GJB 181A-2003《飞机供电特性》
核心用途：规定军用飞机供电系统的稳态 / 瞬态特性，以及用电设备的电源适应性要求。
适用对象：
各型军用飞机（含固定翼、旋翼、无人机）
机载115V/400Hz 恒频、115V 变频、28V 直流、270V 直流供电系统
机载用电设备、地面 / 机载外部电源的兼容性设计与验收
配套标准：
GJB 5189-2003：飞机供电特性测试方法
GJB 181B-2012：机载用电设备电源适应性要求

二、核心内容框架

标准共分 8 章，核心结构如下：
范围：适用机型、供电制式、设备边界
引用文件：相关国军标与行业标准
术语定义：供电状态、瞬态、畸变、尖峰 / 浪涌 / 瞬断等
一般要求：供电系统性能、保护、兼容性、外部电源
详细要求（核心）：
转换工作特性（电源切换过程）
交流供电特性（恒频 / 变频）
直流供电特性（28V/270V）
用电设备要求：适应性、故障判据、分类（一般 / 重要 / 关键）
外部电源：地面 / 机载电源接口与特性
试验要求：测试条件、项目、判据

三、六大供电状态（关键定义）

标准明确飞机供电的 6 种工作状态，所有指标均基于状态划分：
正常：稳态参数合规，无故障，设备全功能
非正常：单一故障（如短路、断相），保护动作前暂态
应急：主电源失效，仅应急电源（蓄电池 / APU）供电
转换：电源切换（发电机→蓄电池 / 外部电源）过程
故障：超出非正常极限，设备允许降级
外部电源：地面 / 机载外部电源接入时的状态

四、四大供电制式核心指标

1）115V/400Hz 恒频交流（主流）
稳态电压：正常 108～118V；非正常 97～127V
频率：正常 396～404Hz（±1%）；非正常 380～420Hz
谐波畸变：总谐波≤5%，单次≤3%
瞬态：浪涌 180V/50ms；尖峰 600V/1.2/50μs

2）115V 变频交流（360～800Hz）
电压：正常 108～118V；非正常 90～135V
频率：随机身转速变化，允许 ±10% 波动

3）28V 直流（最广泛）
稳态电压：正常 22～29V；非正常 20～32V
瞬态：浪涌 80V/50ms；尖峰 150V/1.2/50μs；瞬断 10～500ms
畸变：畸变系数≤0.035（3.5%）

4）270V 高压直流（新型战机）
稳态电压：正常 243～297V；非正常 216～324V
瞬态：浪涌 400V/50ms；尖峰 800V/1.2/50μs

五、与旧版 GJB 181-86 的主要差异

结构拆分：原 181-86 含供电 + 设备要求，181A 仅供电系统特性，设备要求移入 181B。
设备分类：取消 A/B/C 类，改为一般 / 重要 / 关键（影响试验严酷度）。
28V 直流：稳态统一为 22～29V（旧版 B 类 25～30V）。
新增 270V：适配新一代战机高压直流供电。
瞬态更严：尖峰 / 浪涌波形标准化（1.2/50μs），畸变频谱扩展至 500kHz。

六、工程意义

统一基准：结束多标准混乱，统一军机供电与设备接口指标
保障可靠：覆盖全飞行剖面与故障场景，确保极端条件下供电稳定
兼容互通：明确系统 - 设备边界，降低型号间移植与适配成本
测试依据：为机载设备电源适应性测试提供**国军标判据

七、与 181B-2012 的关系

181A（2003）：供电系统侧—— 规定飞机能提供什么样的电
181B（2012）：用电设备侧—— 规定设备必须能承受什么样的电
配套使用：181A 定指标，181B 定设备测试要求，缺一不可
